Каталог запчастей ДЭН-315ШМ

Схема пневмогидравлическая ДЭН-315ШМ

Корпус ДЭН-315ШМ

Привод компрессора ДЭН-315ШМ

Система всасывания ДЭН-315ШМ

Система масловоздушная ДЭН-315ШМ

Система трубопроводов ДЭН-315ШМ

Фитинги ДЭН-315ШМ

Система электрическая ДЭН-315ШМ

Техническое обслуживание и расходные материалы ДЭН-315ШМ

Комплекты ремонтные ДЭН-315ШМ

Схема пневмогидравлическая ДЭН-315ШМ

Схема пневмогидравлическая ДЭН-315ШМ
Поз.	Наименование
АТ1	Охладитель воздуха (вынесен)
АТ2	Охладитель масла (вынесен)
АЗД	Двигатель электрический асинхронный
ВН1	Вентиль выхода сжатого воздуха
ВН2	Вентили слива масла
ВН3	Вентили слива масла
ГЗ	Горловина заливная
ДТ	Датчик температуры
ДУ	Датчик уровня
КВ	Клапан впускной
КД	Клапан минимального давления
КМ	Компрессор винтовой маслозаполненный
КО	Клапан обратный
КП1	Клапаны предохранительные
КП2	Клапаны предохранительные
КТ	Клапан термостатический
КР	Клапан разгрузочный
М	Муфта
РС1	Ресивер горизонтальный
РС2	Ресивер вертикальный
С	Сепаратор
Ф1	Блок фильтров воздушных
Ф2	Фильтр масляный

Корпус ДЭН-315ШМ

Корпус ДЭН-315ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060.1.1.15.41	10	00182441
2	Шарнир дверной*	100-1-2-00	4	00182435
3	Подушка опорная	6422-1001035 (МАЗ)	6	00260574
4	Диффузор**	21200 04.04.000	1	-

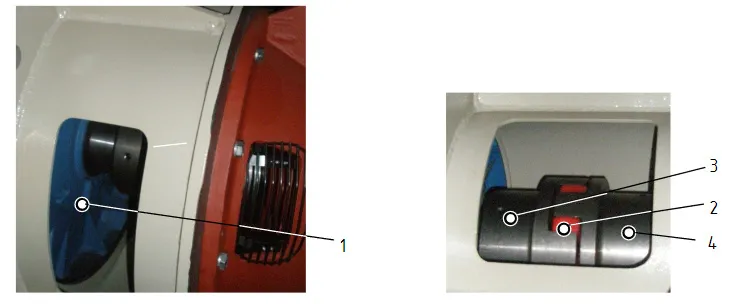

Привод компрессора ДЭН-315ШМ

Привод компрессора ДЭН-315ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Двигатель электрический асинхронный	A355SMC4 315 кВт, 1500 об/мин, 380/660 В, лапы/фланец	1	14282329
2	Венец зубчатый Rotex 100 0095/98		1	36851528
3	Муфта двигателя	Rotex 100 GG D=100 H7	1	36851527
4	Муфта компрессора	Rotex 100 GG D=75 H7	1	36851526

Система всасывания ДЭН-315ШМ

Система всасывания ДЭН-315ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной RB-200E 620.560		1	14593280
2	Элемент фильтра воздушного 238H-1109080B3		2	00251495
3	Рукав поливинилхлоридный (ПВХ)	150 LIGNUM (не менее 3,0 м)	2	00281509

Система масловоздушная ДЭН-315ШМ

Система масловоздушная ДЭН-315ШМ
Поз.	Наименование	Марка		Кол-во, шт.	Код (номер)
1	Компрессор винтовой CE224G i=1,39			1	00191487
2	Гидроплита термостатическая (клапан термостатический) VTFT55/57-71 270.3512 1,5"			1	14590030
3	Клапан предохранительный 8,05 атм. 1,5”			2	00191584
4	Клапан минимального давления G60R DN80-100			1	14590021
5	Фильтр масляный ФМ-302/180 ЧКЗ			2	00253827
6	Ресивер вертикальный	56362.02		1	-
7	Ресивер горизонтальный	56362.01		1	-
8	Крышка ресивера вертикального			1	-
9	Сепаратор в ресивере 42 м³ СР-42/2 ЧКЗ			1	00254093
10	Уплотнение	Паронитовое ресивер-сепаратор		2	-
11	Пробка маслозаливной горловины	М36х2		1	-
12	Уплотнение	Паронитовое горловины		1	-
13	Охладитель радиатор JLCK81037B ЧКЗ	315 кВт	JLCK81037 секция масляная	1	14563441
13	Охладитель радиатор JLCK81037B ЧКЗ	315 кВт	JLCK81037 секция воздушная	1	14563442
14	Вентилятор	S4D-710-BL 01-02		2	00133288
15	Клапан разгрузочный	2/2 EVXO 2142-04F-4D		1	00241461

Система трубопроводов ДЭН-315ШМ

Система трубопроводов ДЭН-315ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД (компрессор ⇒ ресивер)	150x815 ЧКЗ с фланцами	1	00282352
2	Компенсатор (ресивер гор. ⇒ ресивер берт.)	29250.05.13	1	-
3	РВД 50x1450x90 ЧКЗ (ресивер гор. ⇒ клапан термостата)		1	00282235
4	РВД 50x1800 ЧКЗ (клапан термостата ⇒ охладитель)		1	00282176
5	РВД 50x2000x90 ЧКЗ (охладитель ⇒ клапан термостата)		1	00281555
6	РВД 38x800x90 ЧКЗ (клапан термостата ⇒ компрессор)		1	00281696
7	РВД 50x4000 ЧКЗ (корпус ⇒ охладитель)*		2	00282122
8	Трубка медная	8x1 (не менее 3 м)	1	00270160
9	Трубка полиамидная РА12 D1=8 D2=6 (не менее 7,0 м)		1	00240907
* - длина данных РВД не является величиной фиксированной, т.к. блок охлаждения располагается на определяемом Заказчиком расстоянии от КУ.

Фитинги ДЭН-315ШМ

Фитинги ДЭН-315ШМ
Поз.	Марка	Кол-во, шт.	Код (номер)
Ресивер горизонтальный
1	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	2	00242218
Крышка ресивера вертикального
2	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14/14)	2	00241000
3	6520 14-1/2 угловой поворотный быстроразьемный (ключ 22)	1	00241047
Клапан Впускной
4	1541 б/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00242218
5	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00242218
6	6520 14-1/2 угловой поворотный быстроразьемный (ключ 22)	1	00241047
Клапан минимального давления (реле давления)
7	2010 1/4 угловой	1	00242645
8	2543 1/4 прямой проходной (17)	1	00241432

Поз.	Марка	Кол-во, шт.	Код (номер)
Компрессор
9	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14/14)	2	00241000
10	1511 8/6-1/4 прямой с гайкой накидной (ключ 14/14)	2	00240992
11	Клапан обратный VNR-843-07 1/4	1	00240511
12	1010 8-1/4 тройник универсальный	2	00241013
13	1020 8-1/4 угловой универсальный (ключ 14)	1	00241017
14	1000 8-1/4 тройник универсальный	2	00241012

Система электрическая ДЭН-315ШМ

Система электрическая ДЭН-315ШМ
Поз.	Наименование	Марка	Кол-Во, шт.	Код (номер)
1	Блок управления компрессором	S1 Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	Compact NB800N 800 А	1	14283668
3	Выключатель электрический автоматический	БАМУ 23 17-23А	1	14284450
4	Выключатель электрический автоматический	ВА 47-29 1п ЗА С	1	14283182
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар, ост.)	1	14282126
8	Пускатель	LC1 Е12-10М5 12А	2	14283349
9	Трансформатор	ОСМ1-0.063 220/5-24	1	14282387
9	Блок питания	EFG 24V	1	14284573
10	Колодка предохранительная	STI 8,5x31,5	1	14282290
10	Патрон предохранителя	2А 8,5x31,5 15767	1	14282290
11	Регулятор-измеритель температуры	2ТРМ-1Н У.РР	1	14280345
Преобразователь частотный
12	Преобразователь	ATV-61HC31N4 315кВт 380-480В	1	14283458
Плавный пуск
13	Устройство плавного пуска	ATS 48C66Q660А 400В 355кВт	1	14282981

Техническое обслуживание ДЭН-315ШМ и расходные материалы

Техническое обслуживание ДЭН-315ШМ и расходные материалы
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	Т01	Наработка, х10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	Т01	2	4	6	8
1.	Фильтр масляный ФМ-302/180 ЧКЗ		00253827	2,0			3	3	3	3
2	Элемент фильтра воздушного 238H-1109080B3		00251495	2,0			3	3	3	3
3.	Сепаратор 28 м³ СР-28/2 ЧКЗ		00254090	1,0				3		3
4.	Венец зубчатый упругий Rotex 100		36851528	1,0			П	3	П	3
5	Датчик давления Y04CM29.00		36871494	1,0				3		3
6	Датчик температуры Y08CM6800		36871495	1,0				3		3
7	Клапан предохранительный 106250191 11,5 бар 1 1/2" ЧКЗ	8,05 атм		1,0	П	П	П	3	П	3
		1,5" 9,2 атм	00191585
		11,5 атм.
		14,95 атм.
		17,25 атм
8.	P/К клапан-термостат VTFT 50-55/71 270 1680		14590044	1,0				3		3
9	P/К клапан мин. давления G50 220 0450		14593285	1,0				3		3
10	Р/К клапан впускной RB-115E 620 5160		14593295	1,0				3		3
11.	P/К уплотнения компр. CF180G2 83900978		00191543	1,0			П	3	П	3
12.	Масло (уровень) Mol R46AL		00032188	110,0	П	П	П	3	П	3
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvama RL3	00066249	1,5				3		3
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898	1,5				3		3
14.	Трубопроводы	РВД (компл.)	-	1,0			П	3	П	3
		ПВХ (компл.)	-	1,0			П	3	П	3
		РА, медные (компл)	-	1,0			П	3	П	3
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
ЕО - ежесменное обслуживание (6..8 часов), ТО1 - техническое обслуживание первое (60..80 часов), П -проверка состояния элемента и регулировка при необходимости, 3 - замена элемента или его составляющих, Р/К - ремонтный комплект.

В таблице указаны рекомендуемые заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания.

Комплекты ремонтные ДЭН-315ШМ

Комплекты ремонтные ДЭН-315ШМ
Наименование	Код (номер)
Клапан минимального давления G50 220.0450	14593285
Клапан впускной RB-115E 620.5160	14593295
Клапан термостатический VTFT 50-55/71 270.1680	14590044
Уплотнения вала компрессора винтового CF180G2 83900978	00191543

Возврат к списку
