Каталог запчастей ДЭН-45ШМ

Схема пневмогидравлическая ДЭН-45ШМ

Корпус ДЭН-45ШМ

Привод компрессора ДЭН-45ШМ

Система всасывания ДЭН-45ШМ

Система масловоздушная ДЭН-45ШМ

Система трубопроводов ДЭН-45ШМ

Фитинги ДЭН-45ШМ

Система электрическая ДЭН-45ШМ

Техническое обслуживание и расходные материалы ДЭН-45ШМ

Комплекты ремонтные ДЭН-45ШМ

Схема пневмогидравлическая ДЭН-45ШМ

Схема пневмогидравлическая ДЭН-45ШМ
Поз.	Наименование
АТ1	Охладитель воздуха (вынесен)
АТ2	Охладитель масла (вынесен)
АЭД	Двигатель электрический асинхронный
ВН1	Вентиль выхода сжатого воздуха
ВН2	Вентили слива масла
ГЗ	Горловина заливная
ДТ	Датчик температуры
ДУ	Датчик уровня
КВ	Клапан впускной
КМ	Компрессор винтовой маслозаполненный
КД	Клапан минимального давления
КО	Клапан обратный
КП	Клапаны предохранительные
КТ	Клапан термостатический
М	Муфта
РД	Реле давления
РС	Ресивер
С	Сепаратор
Ф1	Блок фильтров воздушных
Ф2	Фильтр масляный

Корпус ДЭН-45ШМ

Корпус ДЭН-45ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защёлка	060.1.1.15.41	8	00182441
2	Петля-шарнир	092 К,6,180-12 ММ	2	00182442
3	Подушка опорная	3102-1001020 (ГАЗ)	4	00260578
4	Диффузор	6045.04.01	1	-

Привод компрессора ДЭН-45ШМ

Привод компрессора ДЭН-45ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Двигатель электрический асинхронный	А200Д4 К 45 кВт, 1500 об/мин, 20/380 В, лапы/фланец	1	14281146
2	Муфта упругая	СК 002-015-001 диск СА 000-015 642	1	14553755

Система всасывания ДЭН-45ШМ

Система всасывания ДЭН-45ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан Впускной	РВ-80Е 620.040	1	14590023
2	Фильтр Воздушный	5301-1109010	1	00250950
3	Рукав поливинилхлоридный (ПВХ)	100 LIGNUM (не менее 1,0 м)	1	00280136

Система масловоздушная ДЭН-45ШМ

Система масловоздушная ДЭН-45ШМ
Поз.	Наименование	Марка		Кол-во, шт.	Код (номер)
1	Компрессор винтовой СР90В5 (i="3)			1	00191462
2	Гидроплита термостатическая (клапан термостатический) VTFT27-71 270.3362 3/4"			1	14590039
3	Клапан предохранительный 11,5 атм. 3/4“	0,7 МПа	8,05 атм. 3/4”	1	00191575
3	Клапан предохранительный 11,5 атм. 3/4“	1,0 МПа	11,5 атм. 3/4“	1	00191576
4	Клапан минимального давлениям G40/46 1,5''			1	14590006
5	Фильтр масляный ФМ-212/70 ЧКЗ			1	00253824
6	Ресивер	53044.03		1	-
7	Крышка ресивера	-		1	-
8	Уплотнение	Паронитовое ресивер-сепаратор		2	-
9	Сепаратор СР-9/2 ЧКЗ 9м³ (в ресивере)			1	00254087
10	Пробка маслозаливной горловины	М36х2		1	-
11	Уплотнение	Паронитовое горловины		1	-
12	Индикатор засоренности Воздуха	ИЗВ-700		1	00123147
13	Охладитель комбинированный В3097	55 кВт	В3097	1	14562952
13	Охладитель комбинированный В3097	55 кВт	JLСК8776	1	14562946
14	Вентилятор	S4D560-АВ 01-02		1	00133305

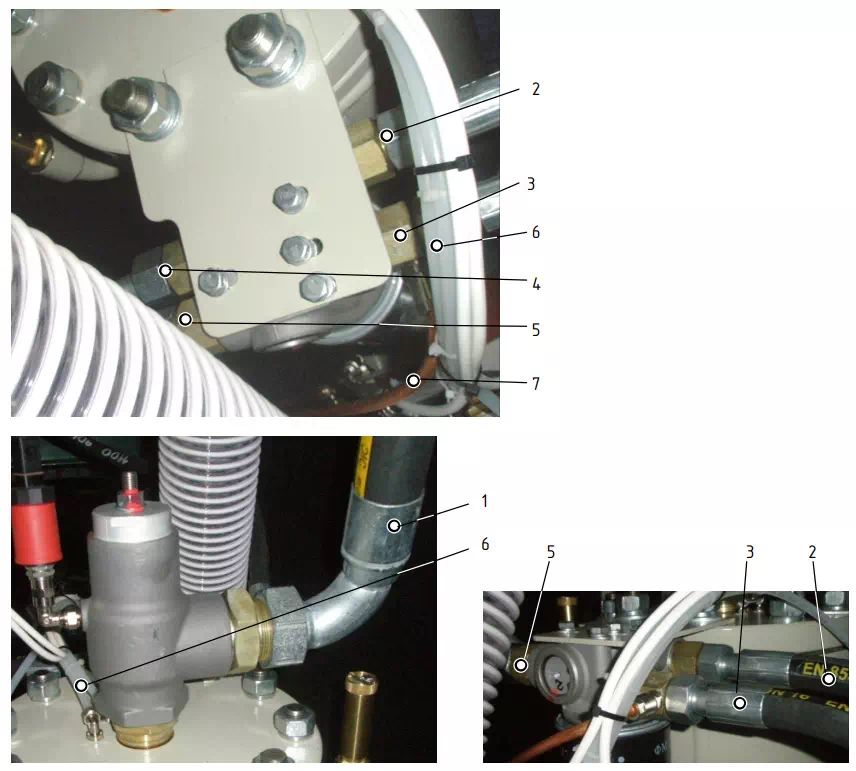

Система трубопроводов ДЭН-45ШМ

Система трубопроводов ДЭН-45ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД DN38 830 90/0 (ресивер ⇒ охладитель)		1	-
2	РВД DN16 500 90/0 (ресивер ⇒ клапан термостата)		1	-
3	РВД DN16 1100 9 0/0 (клапан термостата ⇒ компрессор)		1	-
4	РВД (клапан термостата ⇒ охладитель)	DN16 1100 90/0	1	-
5	РВД (охладитель ⇒ клапан термостата)	DN16 1100 90/0	1	-
6	Трубка полuамuдная	РА12 D1=8 D2=6 (не менее 5,0 м)	1	00240907
7	Трубка медная	d=8 (не менее 1,0 м)	1	00270160

Фитинги ДЭН-45ШМ

Фитинги ДЭН-45ШМ
Поз.	Марка	Кол-во, шт.	Код (номер)
Ресивер
1	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00240999
Крышка ресивера
2	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	3	00241000
Клапан впускной
3	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00240999
4	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	2	00241000
Клапан минимального давления (реле давления)
5	2010 1/4 угловой	1	00242645
6	2520 1/8-1/4 прямой (ключ 17)	1	00241063
7	2543 1/4 прямой проходной (ключ 17)	1	00241432
Компрессор
8	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000
9	1511 8/6-1/4 прямой с гайкой накидной (ключ 14)	2	00240992
10	Клапан обратный VNR-843-07 1/4 (ключ 17)	1	00240511
11	1020 8-1/4 угловой поворотный (ключ 14)	1	00241017
Клапан термостатический
12	1050 8-1/4 прямой универсальный (ключ 14)	1	00241009
Индикатор засоренности воздуха
13	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000

Система электрическая ДЭН-45ШМ

Система электрическая ДЭН-45ШМ
Поз.	Наименование	Марка	Кол-Во, шт.	Код (номер)
1	Блок управления компрессором	S1 Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	ВАМУ 6,3 4-6,3А	1	14283363
3	Выключатель электрический автоматический	ВА 47-29 1п 2 А С	1	14282112
4	Выключатель электрический автоматический	EZC100N 100А	1	14282395
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар. ост.)	1	14282126
8	Трансформатор (на рис.) или Блок питания	DСМ1-0,063 220/5-24	1	14282387
8	Трансформатор (на рис.) или Блок питания	EFG 24V	1	14284573
9	Реле контроля фаз	RM17TG20	1	14282934
10	Колодка предохранительная	STI 8,5x31,5	1	14282290
10	Патрон предохранителя	2А 8,5x31,5 15767	1	14283330
Ступенчатый пуск
11	Пускатель	ПМУ 6511	2	14281418
12	Пускатель	ПМУ 5011	1	14281419
13	Реле тепловое	РТЁЗУ 65 (48-65А)	1	14282004
Преобразователь частотный
14	Преобразователь	ATV-71HD45N4 45 кВт	1	14283243
Плавный пуск
15	Устройство плавного пуска	SSW04 0085 T2244 45кВт	1	14283296
Предпусковой подогрев
16	Пускатель	ПМУ 1210 (жалюзи)	1	14283349
17	Пускатель	ПМУ 1810 (тепловентилятор)	1	14283433
18	Выключатель электрический автоматический	ВА 47-29 1п 16А С	1	14282381

Техническое обслуживание ДЭН-45ШМ и расходные материалы

Техническое обслуживание ДЭН-45ШМ и расходные материалы
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	Т01	Наработка, х10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	Т01	2	4	6	8
1.	Фильтр масляный ФМ-212/70 ЧКЗ		00253824	1,0			З	З	З	З
2.	Элемент фильтра возд. 5301-1109010		00250950	1,0			З	З	З	З
3.	Сепаратор СР-9/2 ЧКЗ		00254087	1,0				З		З
4.	Элемент муфты упругий СК GA 000-015 d55		-	1,0			П	З	П	З
5.	Датчик давления Y04CM29.00		36871494	1,0				З		З
6.	Датчик температуры Y08CM6800		36871495	1,0				З		З
7.	Клапан предохранительный 3/4" 11,5 атм.	3/4" 8,05 атм.	00191575	1,0	П	П	П	З	П	З
		9,2 атм.
		3/4" 11,5 атм.	00191576
		14,95 атм.
		17,25 атм.
8.	Р/К клапан-термостат	VTFT 27/71 270.1380	14590046	1,0				З		З
9.	Р/К клапан мин. давления G40/46 220.0350		14593279	1,0				З		З
10.	Р/К клапан впускной RB-80E 620.0360		14593286	1,0				З		З
11.	Р/К уплотнения компр. CF90G5 83901548		00191460	1,0			П	З	П	З
12.	Масло 1 л, в т.ч. уровень Mol R46AL		00032188	25,0	П	П	П	З	П	З
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvania RL3	00066249	1,0				З		З
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898	1,0				З		З
14.	Трубопроводы	РВД (компл.)	-	1,0			П	З	П	З
		ПВХ (компл.)	-	1,0			П	З	П	З
		РА, мед№1е (компл.)	-	1,0			П	З	П	З
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
ЕО - ежесменное обслуживание (6..8 часов), ТО1 - техническое обслуживание первое (60..80 часов), П -проверка состояния элемента и регулировка при необходимости, 3 - замена элемента или его составляющих, Р/К - ремонтный комплект.

В таблице указаны рекомендуемые заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания.

Комплекты ремонтные ДЭН-45ШМ

Комплекты ремонтные ДЭН-45ШМ
Наименование	Код (номер)
Клапан минимального давления G40/46 220.0350	14593279
Клапан впускной RB-80E 620.0360	14593286
Клапан термостатический VTFT 27/71 3/4" 270.1380	14590046
Уплотнения и подшипники компрессора винтового CF90G5 83901550	00191479
Р/К уплотнения компр. CF90G5 83901548	00191460
